U型管集热器

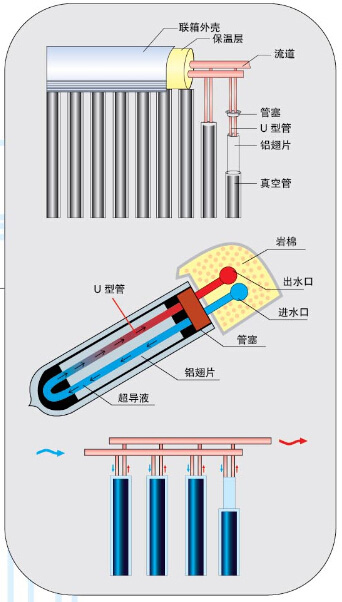

 原理图:

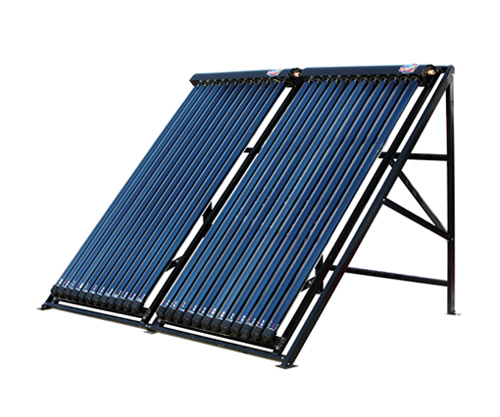

实物图:

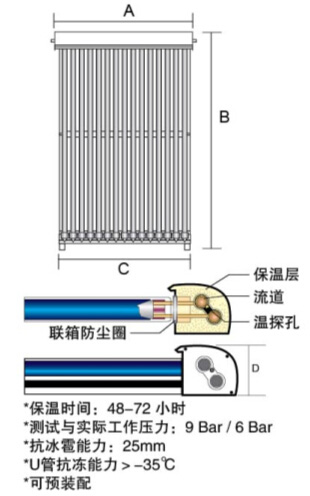

结构图:

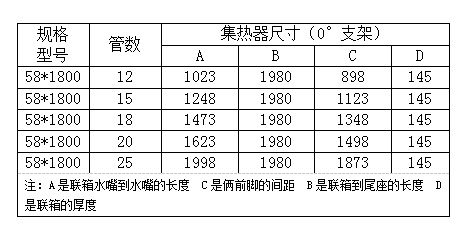

参数:

1.U管集热管

1.1三靶(三高)太阳能集热管,规格Φ58*1800mm或Φ47*1500mm

1.2U管:TU2紫铜,Φ8mm,壁厚0.6mm

1.3超导液:兑水乙二醇

1.4铝翅片:一片式

1.4.1对应Φ58*1800mm真空管铝翅片的长度1600mm,厚度0.2mm

1.4.2对应Φ47*1500mm真空管铝翅片的长度1300mm,厚度0.2mm

1.5管塞:不锈钢及硅胶

2.联箱

2.1材料:铝合金,厚度2mm

2.2端盖:尼龙塑料件

2.3联箱密封圈:硅胶

2.4联箱防尘圈:硅胶

3流道:TU2紫铜,Φ22mm,壁厚1.0mm

4.保温层:岩棉,厚度45mm,密度50kg/m³

5.进出水口水咀

5.1材质:黄铜,G1/2″或G3/4″外螺纹

5.2可根据客户需求定制

6.支架

6.1材质:铝合金,厚度2mm

6.2课根据客户需求定制

7.尾托:尼龙可调尾座

8.CPC反光板具有双弧面,并且两个弧面的弧线为所用真空管截面圆的渐开线,由光学原理可知这种双弧面上的没一点的光线都能反射到真空管上,无论在晴天还是阴天,CPC反光板都可实现360度采光,聚光效率高,反射率高,整机热损小;尤其在阴雨天气,CPC反光板能将空气中散射阳光聚集,反射到真空管表面,提高集热效率。并且相对于普通集热器,CPC集热器在春、秋、冬季能获得更多的能量,无论天气多云或气温在摄氏零度以下,都能整年安全可靠地供应热水。



产品简介:

天普新能源自主研发生产了多种集热模块,常用的有:平板型太阳能集热器、全玻璃真空管太阳能集热器、U型管太阳能集热器、热管太阳能集热器。

平板型太阳能集热器主要有吸热板、透明盖板、隔热层和外壳等几部分组成。具有结构坚固,安全系数高,适合与建筑结合使用。

真空管集热器是在平板集热器基础发展起来的新型集热装置,就是将吸热体与透明盖层之间的空间抽成真空的太阳能集热器,全玻璃真空管太阳能集热器作为全国范围内使用最为广泛的产品,具有使用方便、应用范围广泛、技术成熟等众多优点。

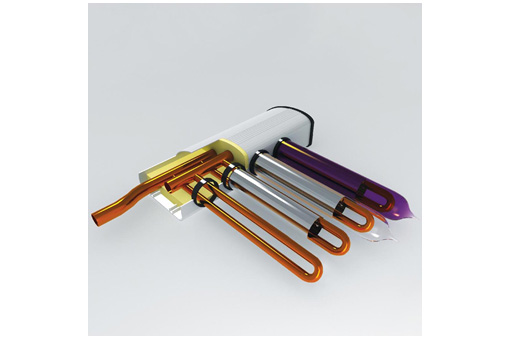

U形管真空管太阳集热器是在真空管的内壁插入一根U形的铜管,利用传热介质在U形铜管内流动将真空管吸收太阳热能带走。

热管太阳能集热器是在真空管内插入一根管芯式热管,通过热管吸热传递给工质的一种集热器。
