家用光伏电源系统

　　原理介绍

　　光伏组件经阳光照射后，将光能转化为电能，通过控制器对蓄电池进行充电，在需要用电时，将蓄电池内储存的电能经过逆变器转换为交流电提供给交流负载。

　　功能特点

　　光伏充电与正弦波逆变器一体化设计，结构紧凑，安装使用维护便利，可靠性高

　　CPU控制，采用PWM充电模式,自动充电，自动实现均浮充转换，充满自动断开

　　CPU控制，纯正弦波输出，波形失真度低，电压输出稳压精度高

　　逆变放电时电池欠压自动保护

　　输出过载保护、短路保护

　　开机键和关机键按下保持3秒开机和关机，有效防止误操作

　　智能电池侦测功能,电池损坏时会发出警告

　　可设置到省电模式，空载将自动关机, 节省电能，并可避免电池彻底损坏

　　设备后面板设有交流输出插座，方便用户的各种用电方式。

　　仪表显示清晰，可在面板上直接读取直流电压、交流输出电压、交流输出电流、负载功率、累计用电量等参数。

　　设备采用优质镀锌钢板制造，外表面喷塑处理，具有良好的机械强度优良的耐腐蚀性。

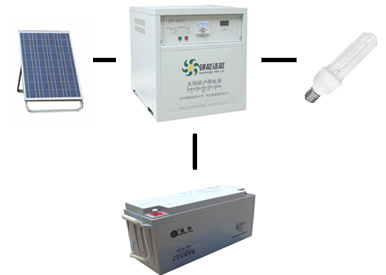

　　系统连接示意图

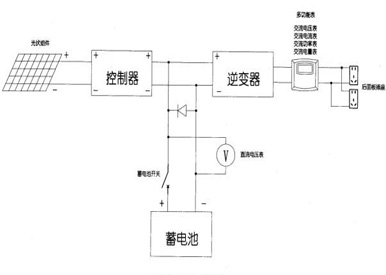

　　系统原理示意图

　　细节图




型号		WL-SI24-500
额定功率		500VA/400W
系统直流电压		24VDC
适用电池类型		铅酸免维护电池
适用光伏组件		<300W
LED显示		逆变、故障、充电、电池异常、负载状态等
仪表指示		蓄电池电压、交流输出电压、负载电流、负载功率、累计用电量
控制器	充电过压保护点	28.2~29Vdc
	控制器静态电流	≤1%
	控制器回路压降	≤5％
	保护功能	电池反接、光板反接、短路
逆变器	输出电压值	220±3%
	输出频率稳定度	50Hz±0.5%
	输出波形	正弦波
	输出电压波形失真	<5% (线性负载)
	直流欠压保护点	21.3±0.3Vdc
	直流过压保护点	>30V
	过载能力	125% >1分钟，150% >10秒
工作环境		海拔5000米以下, 0℃ ～＋40℃, 95%相对湿度(不凝结)
贮存环境		-20 ℃~＋60 ℃
噪音		<50dB (前方1米距离)
尺寸(宽*高*深)		450*500*520
净重		21Kg
