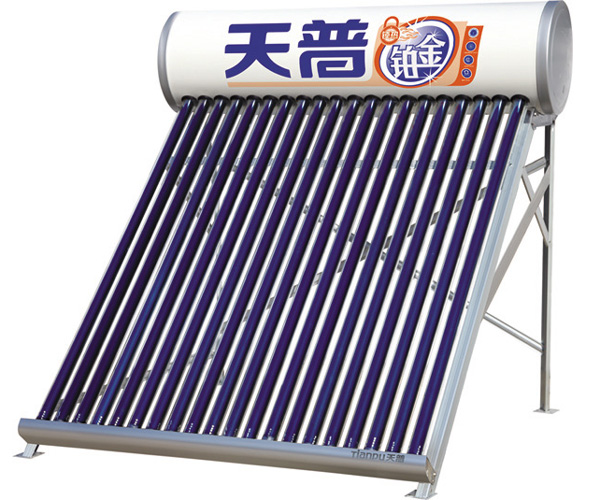

新型太阳能热水器的白天工作过程

　　热保温板先打开，再打开左蓄热保温板，此时集热管开始收集热量，同时，蓄热保温板的蓄热层开始吸收、存储热量。

　　打开的蓄热保温板支撑到立柱上，使蓄热保温板与地面成一定角度 α，α 为 10～45°，立柱用于对蓄热保温板打开的静止状态进行位置固定，并且防止风吹时蓄热保温板的晃动。

　　固定在集热管下部的漫反射保温板的漫反射层将穿过集热管间隙的太阳光反射到集热管背光面，增加了集热管工作面的面积，提高了集热管对太阳能的利用率，同时，使集热管的受热更加均匀，减少了集热管的热应力。
