太阳能热水器的结构分析

 　　1、保温箱：保温箱是太阳能热水器重要的组成部分，水箱是其主要结构，一般情况下，水箱的重量越重其质量就越好。它的重量主要由水箱的内外壳的材质重量和保温层重量决定。采用外表光洁的不锈材料为外壳的太阳能热水器一般外壳厚度较低，重量轻，质量较差。保温层的质量关系到整个热水器的保温效果。质量较好的保温层一般采用机器高压发泡的方式，使水箱的内胆和外壳之间没有空气，并且密实厚重。

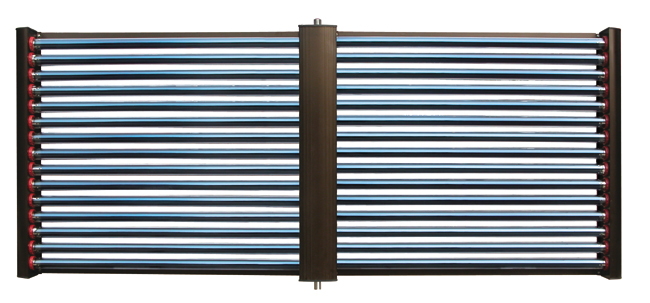

　　2、真空管：太阳能热水器的真空管有细管与粗管之分，细管直径约为47mm，粗管约为58mm。二者的集热面积与散热面积有所差异，但厂家在进行设计时，主要依据太阳能热水器的整体效率来进行安排，因此，在选购时真空管粗细的差别并不会对其使用效率造成较大影响。此外，真空管还有单靶管与三靶管之分，三靶管在使用中吸热效率较高，太阳能热水器的性价比更好。二者在颜色上有较大的差别，单靶管内壁颜色为蓝色或浅黑，三靶管为暗红色，在选购时消费者可以此特征进行甄别。

　　3、支架：支架的主要作用是固定集热器和承载储水箱，因此其材料和结构需要使其具备较强的刚度和强度才能保证其较强的承载力，一般采用铝合金材质、流水线结构。此外，支架钢材厚度对支架的承载力也有一定影响，钢材厚度越厚，其支撑能力就越强，通常我国的太阳能热水器支架厚度在2mm左右。
