控制系统硬件设计

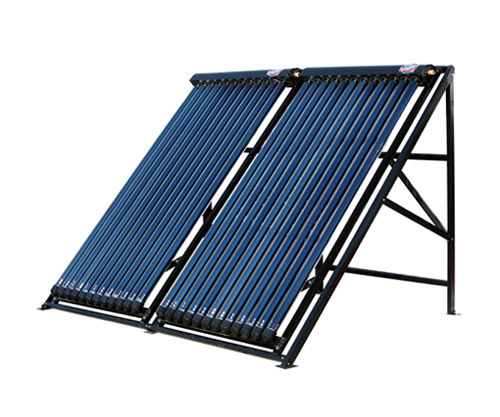

 　　控制系统的核心部件为西门子公司生产的S7-200系列的PLC，使用EM235模拟量扩展模块与之配合使用。通过5000G11S/P11S变频器实现对给水流量的控制，在EviewET070触摸屏上我们可以直观的监测到我们所需要的每个数据。本次设计中还使用到了0-100ml的液位变送器以及0-100℃的温度变送器来进行水位、温度的数据采集。各类水泵以及集热器为市场上普遍使用的型号。

　　系统主电路

　　采用基于PLC与触摸屏相结合的控制方式，通过控制水泵以及电动调节阀来控制现场的设备。现场使用上水泵和循环泵配合工作以保证用户水量充足，分别用接触器KM1，KM2控制，变频器KM3接触器控制来控制水流速度，配合辅助加热装置由KM4控制共同组成主电路。

　　系统控制电路

　　根据S7-200PLC与触摸屏的电气特性，设计了系统控制电路。PLC与触摸屏均采用直流24V供电，以RS485串行通信方式通信，输出接触器线圈采用交流220V电源供电。PLC主机的I0.2、I0.3分别输入热继电器动合触点信号，I0.0、I0.1为点动按钮。Q0.0-Q0.3输出继电器信号，控制系统的阀泵接触器，Q0.4-Q0.5为电源指示灯和电加热器指示灯。
