太阳能热水工程的工作原理

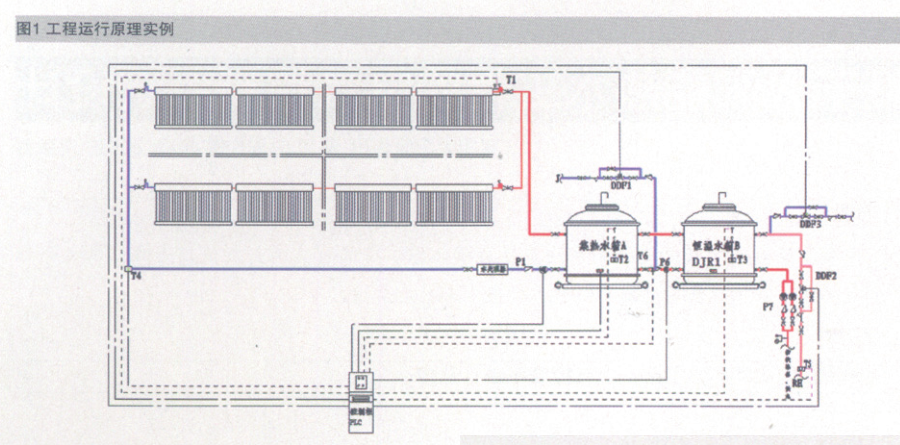

 　　根据太阳能热水工程需要，系统主要完成传感器对水位、温度信号采集并进行A /D转换，经过PLC分析控制输出负载。如图1所示，温度传感器和水温水位传感器采集模块采集水箱、集热器及管路中的水位、水温信号，并传送到模拟量采集模块进行A /D转换。当集热器和集热水箱的温差超过设定值时，启动集热器和集热水箱之间的温差循环泵P1，当温差达到要求时，停止循环;当集热水箱和恒温水箱的温差超过设定值时，启动水箱间的温差循环泵P6;根据不同用户需要，可以完成不同的上水方式 ，如定时上水( 启用DDF1) 、温控上水( 启用DDF3) 、低水位补水(启用DDF1)等;如遇到光照不足，水箱中温度不高时，则可通过定时电热、恒温电热等功能启动辅助能源(电加热功率视情况而定);另外在北方地区为了防止室外管道冻堵还可使用电热带、防冻循环等功能;对于同用户用水端相连的管路可以通过管道循环来实现即开即热的功能等。以上功能均由PLC自动控制运行。
