房屋单元集热器组块

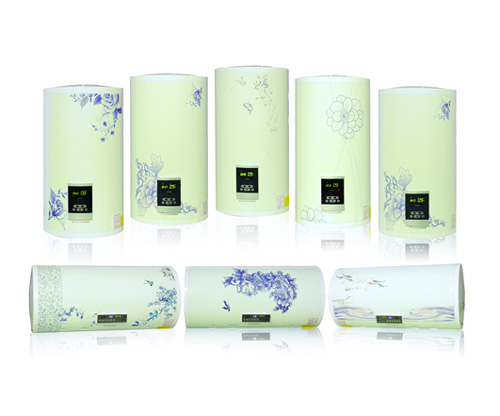

 　　上海市南汇区临港新城宜浩佳园高层住宅(12层,房型均为一梯两户),总户数2080户,总集热面积4426m2,目前已进入施工收尾。该工程太阳能热水系统采用了集中-分散供热水系统,即单体建筑中每个单元的集热器均集中设置在平屋面上(见图4),集热面积大户型2.4m2/户,小户型2m2/户。储供热水箱(见图5)则分散放置在各户北阳台(大户型)或厨房(小户型),水箱容积大户型120L/户,小户型100L/户,大户型采用立式落地安装,小户型采用卧式挂墙半嵌入吊顶内安装。设计热水供水温度50℃。辅助热源采用储供热水箱内设置2kW/户的电辅助加热器。集热系统循环泵、膨胀罐、控制柜等设备一并放置在平屋面上,集热系统循环立管(3根分别由屋面向下沿各户北阳台敷设或沿外墙)楼梯间敷设(接厨房储供热水箱),就近与每户储供热水箱连接。
